Válvula de aplicación 2K para adhesivos y selladores industriales

VÁLVULA DOSIFICACIÓN BICOMPONENTE ZKMV

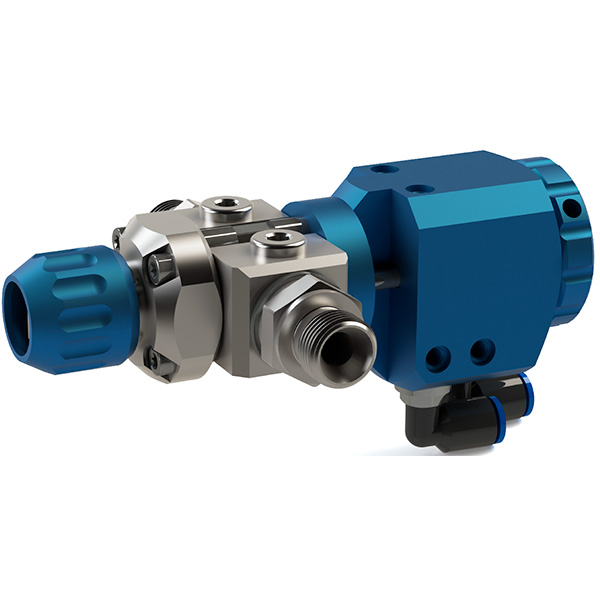

La válvula ZKMV de Alfred Schütze es una válvula neumática de aplicación para sistemas de dos componentes (2K), diseñada para la aplicación controlada de adhesivos y selladores industriales como epoxi, poliuretanos, acrílicos y siliconas en entornos de producción automatizados o manuales.

Su función principal es garantizar un inicio y final de aplicación limpio y sincronizado de los dos componentes en el punto de aplicación, minimizando goteos, hilos y desviaciones en el proceso, especialmente en aplicaciones intermitentes con frecuentes ciclos de arranque y parada.

La ZKMV se integra en arquitecturas de sistema con recirculación o bypass de material, típicas en instalaciones con bombas de cavidad progresiva, bombas de engranajes o sistemas con retorno a tanque. Este enfoque permite mantener el sistema hidráulico estabilizado cuando la válvula está cerrada, proteger los elementos de bombeo frente a sobrepresiones y asegurar una respuesta rápida y repetible en cada ciclo de aplicación.

En función del ratio real de trabajo (1:1 o X:1), la ZKMV se configura hidráulicamente para no introducir pérdidas de carga asimétricas entre los dos componentes. Esto no modifica el ratio definido por el sistema de dosificación, pero contribuye a preservar la relación A:B en condiciones reales de proceso, especialmente en aplicaciones con ratios descompensados y materiales de alta viscosidad.

La mezcla de los dos componentes se realiza mediante mezclador estático externo, dimensionado según la viscosidad, el caudal y la diferencia de ratio entre componentes, mientras que la ZKMV actúa como elemento final de control del proceso de aplicación, tanto en integración en robots y máquinas automáticas como en aplicaciones manuales mediante mango.

CARACTERÍSTICAS DE LA VÁLVULA DE APLICACIÓN 2K ZKMV

Válvula neumática de aplicación para sistemas de dos componentes (2K)
Apertura y cierre sincronizado de los dos componentes en el punto de aplicación
Alta frecuencia de conmutación: hasta 5 Hz para aplicaciones con ciclos rápidos de start/stop
Configuración hidráulica adaptada al ratio de trabajo (1:1 y X:1)
Integrable en arquitecturas con recirculación o bypass
Compatible con mesclador estático externo
Disponible en versión estándar y versión con anti-goteo (snuff-back)
Posibilidad de integración en robots o uso manual mediante mango

APLICACIONES TÍPICAS DE LA VÁLVULA DE APLICACIÓN 2K ZKMV

Automoción y ensamblaje industrial

Aplicación de adhesivos estructurales y selladores 2K en procesos de montaje.
Cordones controlados en carrocerías, módulos e interiores.
Procesos intermitentes con arranque y parada frecuente del sistema 2K.

Electrónica y aplicaciones de precisión

Encapsulado (potting) de componentes electrónicos con resinas bicomponentes.
Dosificación repetitiva de resinas 2K en procesos de potting con ciclos cortos.
Procesos automatizados que requieren conmutación rápida de la válvula de aplicación.
Aplicaciones donde la estabilidad del caudal y la repetibilidad del proceso son críticas.
Dosificación controlada en estaciones automáticas o manuales.

Industria general y procesos de sellado

Sellado de carcasas, tapas y conjuntos mecánicos con materiales 2K.
Integración en líneas de producción automatizadas con válvula final de aplicación.
Operaciones de corrección o trabajos puntuales en estaciones manuales.

INTEGRACIÓN DE LA VÁLVULA ZKMV EN SISTEMAS DE DOSIFICACIÓN 2K

Integración en líneas automáticas y robots

Montaje de la válvula ZKMV como elemento final de aplicación en células robotizadas.
Control del inicio y final de aplicación en procesos intermitentes con ciclos repetitivos.
Integración con PLC y sistemas de control de máquina para sincronización con el movimiento del robot.
Adecuada para procesos con alta frecuencia de ciclos de apertura y cierre (hasta 5 Hz).
Permite aplicaciones intermitentes rápidas sin degradar la repetibilidad del proceso.

Aplicación manual mediante mango

Uso de la válvula ZKMV con empuñadura y microinterruptor para estaciones manuales.
Adecuada para prototipos, series cortas y operaciones puntuales en planta.
Permite mantener el mismo estándar de aplicación 2K que en líneas automáticas.

Arquitecturas con recirculación y bypass

Integración en sistemas con retorno a tanque o bypass de material.
Protección de bombas volumétricas frente a sobrepresión cuando la válvula está cerrada.
Mejora de la respuesta del sistema en aplicaciones intermitentes.

RATIOS DE MEZCLA Y CONFIGURACIÓN HIDRÁULICA DE LA VÁLVULA 2K ZKMV

Compatibilidad con ratios de mezcla 1:1 y X:1

Uso en sistemas de dosificación 2K con ratios equilibrados o descompensados.
Aplicaciones típicas con ratios 1:1, 2:1, 4:1, 10:1 o superiores, definidos por el sistema de bombeo.
La válvula no define el ratio, sino que se integra en el sistema que lo genera.

Configuración hidráulica según el ratio de trabajo

Selección de la configuración interna adecuada para no introducir pérdidas de carga asimétricas.
Preservación de la relación A:B real definida por el sistema de dosificación en condiciones de proceso.
Especialmente relevante en ratios descompensados y materiales de alta viscosidad.

MEZCLA DE DOS COMPONENTES MEDIANTE MESCLADOR ESTÁTICO EXTERNO EN SISTEMAS 2K

Selección del mezclador según proceso

Uso de mezclador estático externo a la salida de la válvula ZKMV.
Dimensionado en función de la viscosidad de los componentes y el caudal de aplicación.
Selección del número de elementos de mezcla en función de la diferencia de ratio.

Calidad de la mezcla en aplicaciones 2K

Obtención de una mezcla homogénea antes del punto de aplicación.
Reducción de zonas mal mezcladas en procesos intermitentes.
Mejora de la repetibilidad del proceso de aplicación en líneas automáticas y estaciones manuales.
